机械顶管施工

?/i>2021-04-09?/i>

 业务名称:机械顶管施工

 业务介绍:机械顶管施工设备及施工流程

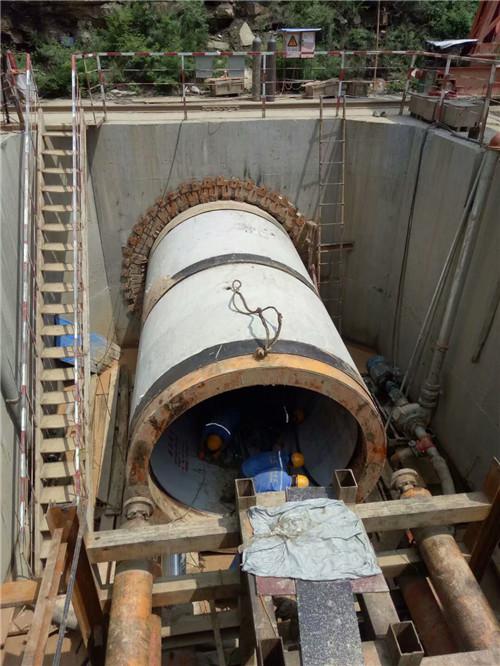

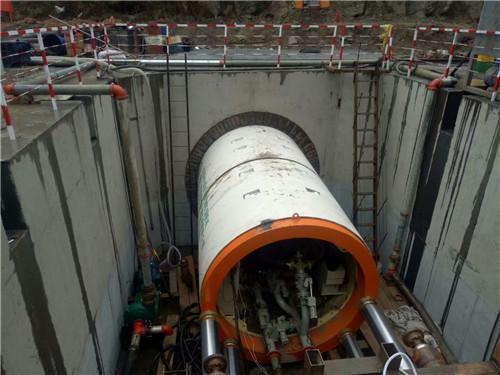

(1)主顶:

    采用4台200吨/台千斤顶作为主顶,千斤顶行程为1.4米。千斤顶动力由油泵提供。千斤顶后端用道木和分压环将反力均匀作用于工作井,前端顶进分压环,顶铁将顶力传至管节。分压环制作具有足够的刚性,与管端面接触相对平整,无变形。

(2)中继间:
    在长距离顶进过程中,当顶进阻力超过容许顶力时,无法一次达到顶进距离时,须设置中继间分段接力顶进。机械顶管施工工程在顶进长度超过100米时,考虑在机头后设置一只中继间,并采用触变泥浆注浆工艺。中继间由前壳体、千斤顶及后壳体组成。前壳体与前接管连接,后壳体与后接管连接,前后壳体间为承插式连接,两者间依靠橡胶止水带密封,防止管道外水土和浆液倒流入管道内。每只中继间安装10个、每个顶力为30吨的千斤顶,千斤顶沿圆周均匀布置。千斤顶的行程为28厘米,用扁铁制成的紧固件将其固定在前壳体上。钢壳体结构进行精加工,保证其在使用过程中不发生变形。中继间壳体外径与管节外径相同,可减少土体扰动、地面沉降和顶进阻力。当机械顶管施工顶通以后,拆除千斤顶及各种辅件,外壳与管节内壁之间的间隙用细石混凝土填充。




(3)接口:

管节接口主要由外套环(钢套环)橡胶止水带和软土衬垫组成。钢套环在加工处至现场运输吊装过程中不能变形,接口不损坏,以确保管节在对接过程中,橡胶带不移位、不翻转,确保管节的密封性。同时,钢环套在进场前还必须做好防腐处理。橡胶止水带应保持清洁、无油污,并存放在阴暗处,防止老化。施工中,将橡胶止水带用强力胶水粘贴于混凝土管口凹槽处,并粘贴牢固,在管节对接前涂无腐蚀性润滑油以减少摩阻,防止止水带翻转、移位和断裂。

    软木衬垫采用多层胶合板(厚度1cm左右),将其夹于前后管节钢套环间,以均匀管节间的相互作用力,减少接口损坏。机械管道施工顶通后,管道须作内接口处理,将管节间的胶合板凿至同样深度(深度2~3cm即可),并用沥青弹性嵌缝膏或水泥砂浆抹平。

(4)注浆工艺:
    在长距离(大于100米)管道顶进过程中,必须采用注浆工艺,利用触变泥浆套减少顶进过程中管壁与土体之间的磨擦力,并填充流失的土体,减少土体变形、沉降和隔水。触变泥浆由膨润土和水搅拌而成,配合比为1:8。触变泥浆经搅拌后存入储浆箱,通过注浆机经管道输送至混凝土管注浆孔,注入土体形成泥浆套。
